I. Qual è il significato di ICT?
ICT è In-Circuit-Test. Più precisamente, si chiama test di circuito nell'industria elettronica.
ICT è principalmente utilizzato per il test elettrico di circuiti stampati (PCBA). Considerandolo come un multimetro avanzato. Non è necessario rimuovere i componenti elettronici dal circuito stampato. È possibile rilevare direttamente le proprietà elettriche di tutte le parti sul circuito stampato attraverso la sonda e se la saldatura presenta problemi di circuito aperto/corto circuito.
II. Principio di test ICT

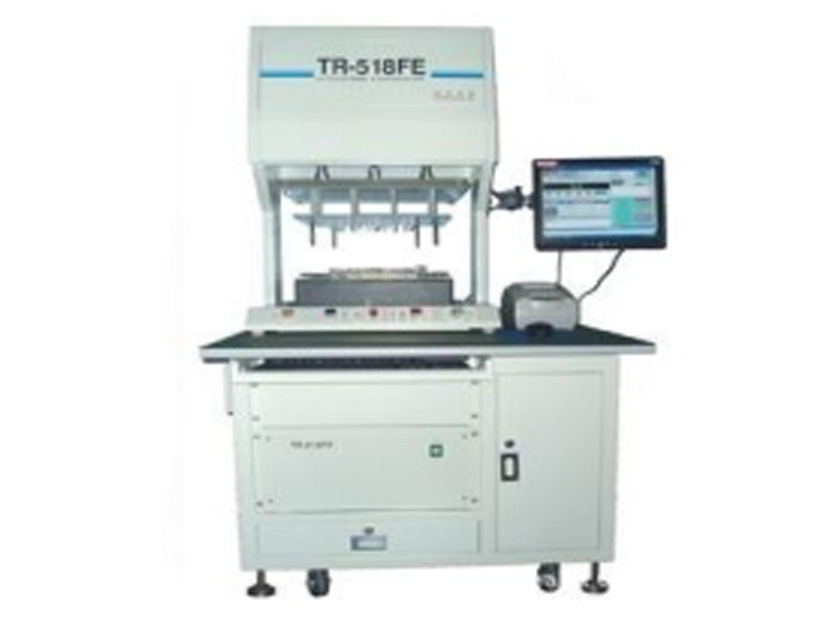

ICT consiste nell'utilizzare la base dell'ago per collegare i punti di test fissati sul circuito stampato per raggiungere lo scopo del test. Le misurazioni devono essere eseguite posizionando i punti pin nei punti di test estesi dai piedini di contatto di tutte le parti. Misurare resistenza, capacità e tensione.
III. Cosa testa principalmente ICT?
1. Cortocircuito, pezzo sbagliato, pezzo mancante, tombstoning, bridging, polarità opposta, ecc.
2. Misurare resistori, condensatori, induttori, diodi, diodi regolatori, relè, circuiti integrati, connettori e
altre parti.
3. Test di funzionamento elettrico
4. Testare la funzione della parte attiva
四. Testare i vantaggi delle schede a circuito stampato PCBA
1. La velocità di test è rapida e breve
PCBA può eseguire test L/C/R/D senza accensione.
Può ridurre efficacemente i tempi di attesa di avvio del test e ridurre l'incidente di combustione della scheda a circuito causato da cortocircuito
2. Ritest eccellente

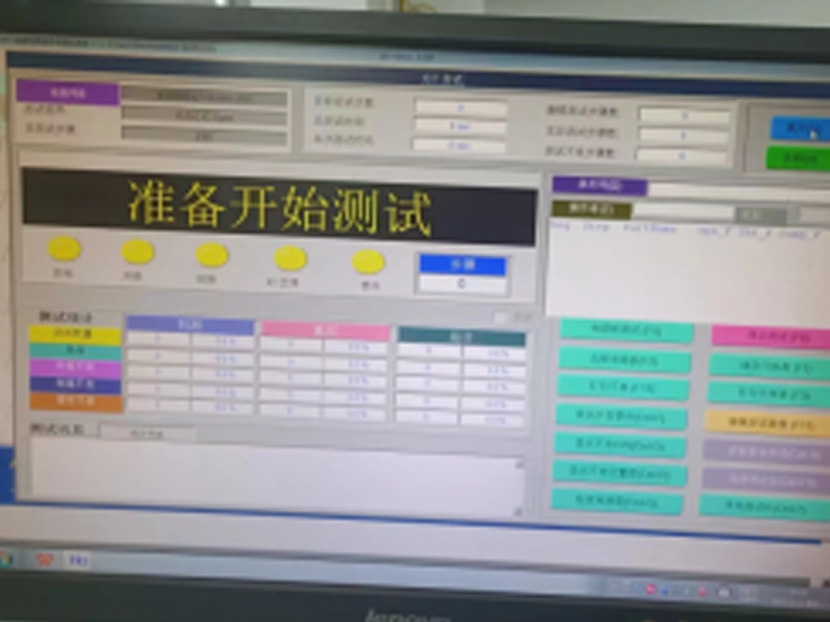

Controllato da un programma per computer, riduce notevolmente il rischio di errori di valutazione e test di dispersione e riduce i problemi della linea di produzione.
3. I costi di manutenzione del prodotto sono stati notevolmente ridotti.
Gli operatori possono essere responsabili della manutenzione del prodotto, riducendo efficacemente i costi di manodopera. L'ICT può individuare il problema di una parte tramite un programma per computer.
4. Migliorare la qualità del prodotto
Finché ci sono abbastanza punti di test, l'ICT può misurare tutte le linee e le parti sul circuito stampato, il che può migliorare la qualità del prodotto.
5. Soddisfare i requisiti di tracciabilità
I test ICT possono registrare i risultati dei test per la tracciabilità del prodotto e il servizio post-vendita.
