一．What's the meaning of ICT？

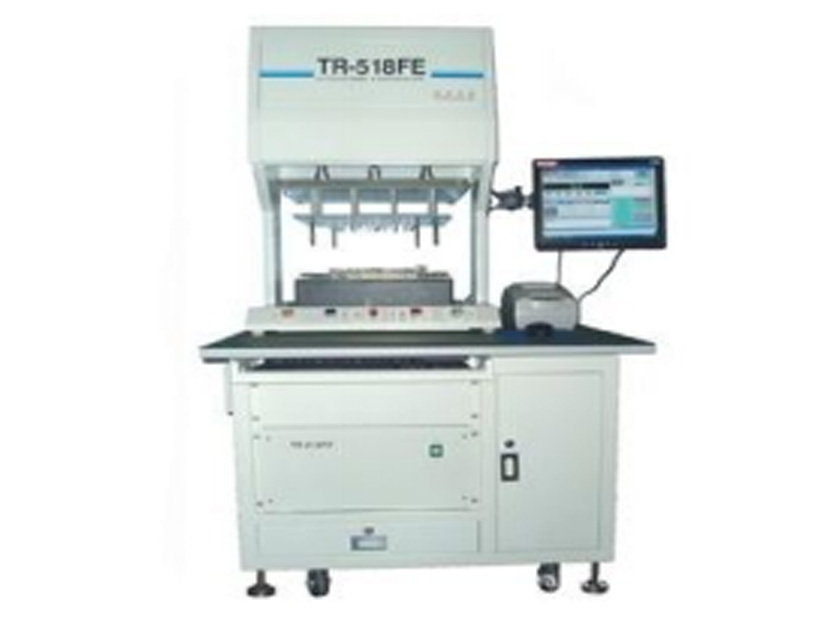

ICT is In-Circuit-Test.It is more accurately called circuit testing in electronic industry.
ICT is mainly used for electrical test of circuit board(PCBA).Regarding it as an advanced multimeter.No need to remove the electronic parts from the circuit board.You can directly detect the electrical properties of all parts on the circuit board through the probe and whether the soldering is open/short circuit problems.
II. Principe de test des TIC
L'ICT consiste à utiliser la base d'aiguille pour connecter les points de test fixés sur la carte de circuit imprimé afin d'atteindre l'objectif du test. Les mesures doivent être effectuées en plaçant des points d'épingle aux points de test étendus à partir des pieds de contact de toutes les pièces. Mesurer la résistance, la capacitance et la tension.
三. Que teste principalement le test ICT ?
1.Court-circuit, mauvaise pièce, pièce manquante, effet pierre tombale, pontage, polarité opposée, etc.
2.Mesurer les résistances, les condensateurs, les inductances, les diodes, les diodes de régulation, les relais, les circuits intégrés, les connecteurs et
autres pièces.
3.Test de fonction électrique
4.Tester la fonction de la partie active
四.Tester les avantages des cartes de circuits imprimés PCBA
1.La vitesse de test est rapide et courte
PCBA peut effectuer des tests L/C/R/D sans mise sous tension.
Cela peut réduire efficacement le temps d'attente de démarrage du test et réduire l'accident de brûlure de la carte de circuit causé par un court-circuit
2.Excellent retest

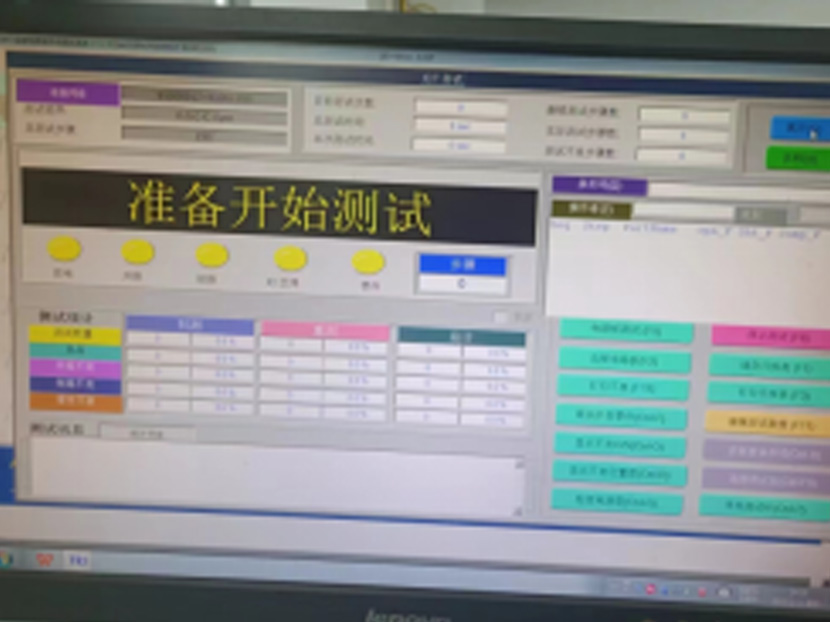

Contrôlé par un programme informatique, il réduit considérablement le risque d'erreur de jugement et de test de fuite, et réduit les problèmes de la chaîne de production.
3.Les coûts de maintenance des produits ont été considérablement réduits.
Les opérateurs peuvent être responsables de la maintenance des produits, ce qui réduit efficacement les coûts de main-d'œuvre. L'ICT peut déterminer où se trouve un problème avec une pièce grâce à un programme informatique.
4. Améliorer la qualité des produits
Tant qu'il y a suffisamment de points de test, l'ICT peut mesurer toutes les lignes et pièces sur la carte de circuit imprimé, ce qui peut améliorer la qualité du produit.
5. Répondre aux exigences de traçabilité
Les tests ICT peuvent enregistrer les résultats des tests pour la traçabilité des produits et le service après-vente.
