I. Was bedeutet ICT?
ICT ist In-Circuit-Test. In der Elektronikindustrie wird es genauer als Schaltungstest bezeichnet.
ICT wird hauptsächlich für elektrische Tests von Leiterplatten (PCBA) verwendet. Man kann es als ein fortschrittliches Multimeter betrachten. Es ist nicht erforderlich, die elektronischen Teile von der Leiterplatte zu entfernen. Sie können die elektrischen Eigenschaften aller Teile auf der Leiterplatte direkt über die Sonde erkennen und feststellen, ob Lötstellen offen/kurzgeschlossen sind.
II. ICT-Testprinzip

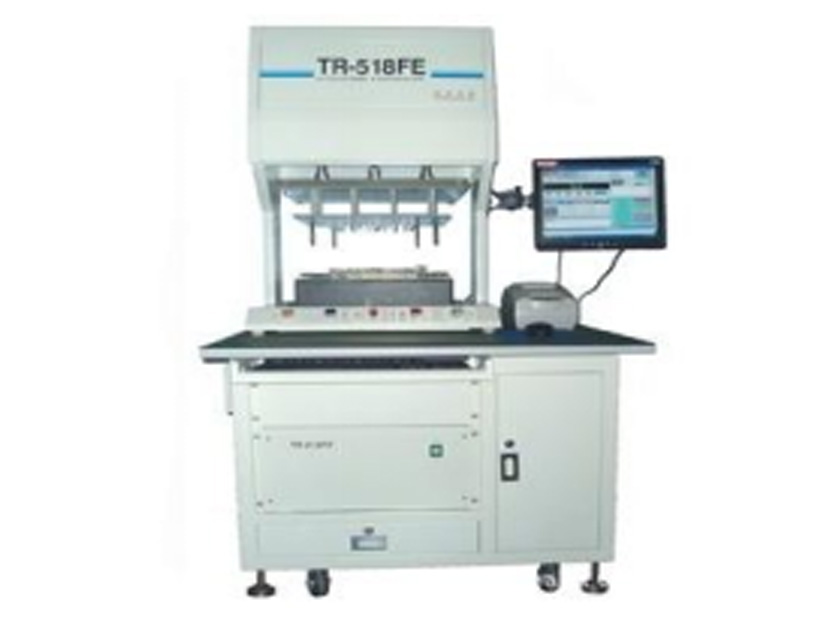

ICT verwendet die Nadelbasis, um die auf der Leiterplatte befestigten Testpunkte zu verbinden, um den Testzweck zu erreichen. Messungen müssen durch Setzen von Nadelpunkten an Testpunkten erfolgen, die von den Kontaktfüßen aller Teile ausgehen. Messen Sie Widerstand, Kapazität und Spannung.
III. Was testet ICT hauptsächlich?
1. Kurzschluss, falsches Bauteil, fehlendes Bauteil, Tombstoning, Brückenbildung, umgekehrte Polarität usw.
2. Messen von Widerständen, Kondensatoren, Induktivitäten, Dioden, Reglerdioden, Relais, ICs, Steckverbindern und
anderen Teilen.
3. Elektrische Funktionsprüfung
4. Testen der Funktion des aktiven Teils
四. Testen Sie die Vorteile von PCBA-Leiterplatten
1. Die Testgeschwindigkeit ist schnell und kurz
PCBA kann L/C/R/D-Tests ohne Einschalten durchführen.
Es kann die Test-Boot-Wartezeit effektiv verkürzen und den durch Kurzschluss verursachten Leiterplattenverbrennungsunfall reduzieren.
2. Ausgezeichnete Wiederholungsprüfung
Gesteuert durch ein Computerprogramm, reduziert es das Risiko von Fehlurteilen und Leckageprüfungen erheblich und reduziert die Probleme der Produktionslinie.
3. Die Produktwartungskosten wurden erheblich gesenkt.
Bediener können für die Produktwartung verantwortlich sein, wodurch die Arbeitskosten effektiv gesenkt werden. ICT kann durch ein Computerprogramm feststellen, wo ein Problem mit einem Teil vorliegt.
4.Verbesserung der Produktqualität
Solange genügend Testpunkte vorhanden sind, kann ICT alle Leitungen und Teile auf der Leiterplatte messen, was die Produktqualität verbessern kann.
5.Erfüllung der Rückverfolgbarkeitsanforderungen
ICT-Tests können Testergebnisse für die Produktrückverfolgbarkeit und den Kundendienst aufzeichnen.
